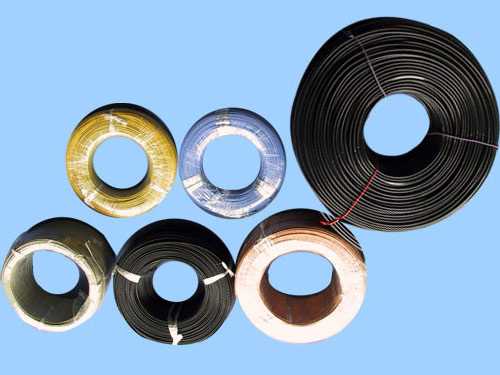

聚氯乙烯絕緣補償電線電纜

[當前欄目：補償導線]????? [發布日期：2014-08-20]
一、產品特點及用途
熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯絕緣和護套，具有優良的防潮、耐磨、阻燃性能。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接以提高測溫精度。
二、產品執行標準
    本產品執行GB/4989-94等效采用IEC584-3標準
阻燃特性符合GB/T18380.3(IEC60332-3)規定要求
三、使用特性
1、使用溫度：70℃；
2、最低環境溫度：固定敷設-40℃，非固定敷設-15℃；
3、電纜安裝敷設溫度：不低于0℃；
4、允許彎曲半徑：銅帶屏蔽纏繞電纜不低于電纜外徑的12倍，其余電纜不低于電纜的外徑的6倍。
四、主要技術指標
1、型號、合金絲材料和絕緣顏色
補償導線
型號		 配用熱電偶 熱電偶
分度號		 補償導線合金絲 絕緣層著色
正極 負極 正極 負極
SC 鉑銠10-鉑熱電偶 S SPC(銅)Cu SNC(銅鎳)CuNi 紅 綠
RC R RPC(銅)Cu RNC(銅鎳)CuNi 紅 綠
KC 鎳鉻-鎳硅熱電偶 K KPCA(鐵)Fe KNC(銅鎳)CuNi 紅 藍
KX KPX(鎳鉻)NiCr KNX(銅鎳)CuNi 紅 黑
NC 鎳鉻-鎳硅熱電偶 N NPC(鐵)Fe NNC(銅鎳)CuNi 紅 灰
NX NPZ(鎳鉻硅)NiCrSi NNX(鎳硅)NiSi 紅 灰
EX 鎳鉻-銅鎳硅熱電偶 E EPX(鎳鉻)NiCr ENX(銅鎳)CuNi 紅 棕
JX 鐵-銅鎳熱電偶 J JPX(鐵)Fe JNX(銅鎳)CuNi 紅 紫
TX 銅-銅鎳熱電偶 T TPX(銅)Cu TNX(銅鎳)CuNi 紅 白
注：型號第一個字母與熱電偶分度號相對應，第二個字母中“C”表示補償型補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。
2、使用分類及護層顏色
使用分類 精度等級及標志 護套顏色
普通級 精密級 普通極 精密級
一般用 G B A 黑色 灰色
耐熱用 H B A 黑色 紅色
3、熱電動勢、允差及往復電阻
熱電偶分度號 補償導線型號 熱電勢及允差發μv 熱電偶測量端溫度℃
100℃ 200℃
熱電勢 允差 Allowance 熱電勢 允差 Allowance
普通級 精密級 普通級 精密級
S或R SC或RC 645 ±60
(±5℃)		 ±30
(±2.5℃)		 1440 ±60
(±5℃)		 — 100
K KC 4095 ±100
(±2.5℃)		 ±60
(±1.5℃)		 — — — 900
KX 4095 ±100
(±2.5℃)		 ±60
(±1.5℃)		 8137 ±100
(±2.5℃)		 ±60
(±1.5℃)		 900
N NC 2774 ±100
(±2.5℃)		 ±60
(±1.5℃)		 5912 ±100
(±2.5℃)		 ±60
(±1.5℃)		 900
NX 2774 ±100
(±2.5℃)		 ±60
(±1.5℃)		 5912 ±100
(±2.5℃)		 ±60
(±1.5℃)		 900
E EX 6317 ±200
(±2.5℃)		 ±120
(±2.5℃)		 13419 ±200
(±2.5℃)		 ±100
(±1.5℃)		 5000
J JX 5268 ±140
(±2.5℃)		 ±85
(±1.5℃)		 10777 ±140
(±2.5℃)		 ±85
(±1.5℃)		 500
T TX 4277 ±60
(±1.0℃)		 ±30
(±0.5℃)		 9286 ±90
(±1.5℃)		 ±48
(±0.8℃)		 300

補償導線型號 在20℃時往復電阻值Ω/m
0.2mm2 0.5mm2 1.0mm2 1.5mm2 2.5mm2
SC或RC 0.25 0.10 0.05 0.03 0.02
KC 2.60 1.04 0.52 0.35 0.21
KX 5.50 2.20 1.10 0.73 0.44
EX 6.25 2.50 1.25 0.83 0.50
JX 3.25 1.30 0.65 0.43 0.26
TX 2.60 1.04 0.52 0.35 0.21
NC 3.75 1.50 0.75 0.50 0.30
NX 7.15 2.86 1.43 0.95 0.57
4、本安補償導線除具有上述性能指標外，還具備以下主要本安性能指標
性能項目 單位 指標
工作電容(1KHz) ρF/m ≤80
電容不平衡(1KHz) ρF/m ≤1
分布電咸 μH/m ≤0.6
靜電感應電壓(靜電電壓20KV) V ≤1
電磁干擾感應電壓(干擾磁場400A/m) mV ≤5
5、其它性能指標
項目 單位 技術指標
PVC絕緣 PE，F(xiàn)等絕緣
絕緣電阻(20℃)≥ MΩ·Km 25 500
阻燃特性 　 A或B類(按GB/T18380.3試驗)
五、基本型號及名稱
型號 產品名稱
ZR-KX-GSVV 阻燃聚氯乙烯絕緣及護套精密級單股導體,
K分度號熱電偶用補償導線　　
ZR-KX-GSVVR 阻燃聚氯乙烯絕緣及護套精密級多股導體,
K分度號熱電偶用補償軟導線　
ZR-KX-GSVVP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織屏蔽,
K分度號熱電偶用補償電纜　
ZR-KX-GSVVRP 阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織屏蔽,
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVPVP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏、總屏，
K分度號熱電偶用補償電纜　
ZR-KX-GSVPRP 阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織分屏、總屏，
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVVPL 阻燃聚氯乙烯絕緣及護套精密及單股導體鋁塑復合帶繞包屏蔽，
K分度號熱電偶用補償電纜　
ZR-KX-GSVVRPL 阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包屏蔽，
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVPLVPL 阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVPLVRPL 阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVVP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包屏蔽，
K分度號熱電偶用補償電纜　
ZR-KX-GSVVRP2 阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包屏蔽，
K分度號熱電偶用補償軟電纜　
ZR-KX-GSVP2VP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償電纜　
ZR-KX-GSVP2VRP2 阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包分屏、總屏，
K分度號熱電偶用補償軟電纜　
六、代號名稱含義
項目 代號 代號含義
阻燃特性 / 非阻燃可省略
ZR 普通阻燃
ZRA A級阻燃
ZRB B級阻燃
ZRC C級阻燃
系列代號 SC 配用S分度號熱電偶補償型補償電纜
RC 配用R分度號熱電偶補償型補償電纜
NC 配用N分度號熱電偶補償型補償電纜
NX 配用N分度號熱電偶補償型補償電纜
KC 配用K分度號熱電偶補償型補償電纜
KX 配用K分度號熱電偶補償型補償電纜
EX 配用E分度號熱電偶補償型補償電纜
JX 配用J分度號熱電偶補償型補償電纜
TX 配用T分度號熱電偶補償型補償電纜
絕緣材料 V 聚氯乙烯PVC
F 氟塑料　
G 硅橡膠
護套材料 V 聚氯乙烯PVC
G 硅橡膠
屏蔽材料 P 銅絲或鍍錫銅絲編織
PL 鋁塑復合帶繞包
P2 銅塑復合帶繞包
耐熱等級 70 最高工作溫度70℃(可省略)
90 最高工作溫度90℃
105 最高工作溫度105℃
180 最高工作溫度180℃
項目 代號 代號含義
導體種類 A 單股導體
B 7股絞合導體
R 多股絞合導體
規格 　 對數×芯數×導體標稱截面(mm2)

詳見補償電纜規格型號參數
