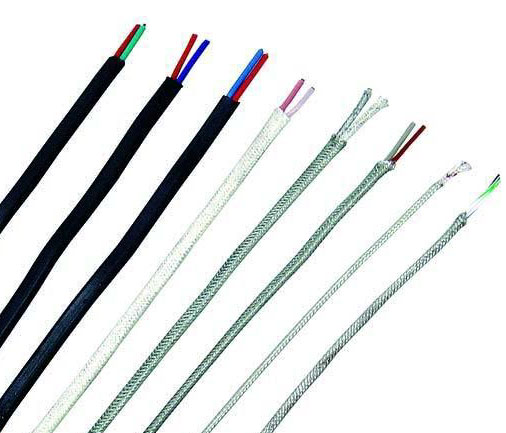

KX-GA-VVRP,KX-HA-FVRP熱電偶用補償導線及補償電纜
一、概述：
熱電偶用補償導線及補償電纜產品特點及用途:
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
二、產品執行標準：
熱電偶用補償導線及補償電纜產品執行GB/T4989-94(等效采用IEC584-3標準)
三、產品特性：
1．導體最高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑：
非鎧裝電纜最小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍
 |
 |
五、主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
| 結構特征、絕緣層、護層材料、使用溫度； | 使用分類、允差等級、護層著色標志： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品標號（標記）： | 補償導線合金絲和絕緣層顏色： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
補償導線的熱電勢、允差：
| 熱電勢及允差（μV） |
熱電偶測試 端溫度(℃) |
||||||
|
100 ℃ |
100 ℃ | ||||||
|
熱電勢 (標準值) |
允 差 |
熱電勢 (標準值) |
允 差 | ||||
| 普通級 | 精密級(S) | 普通級 | 精密級(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | －－ | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | －－ | －－ | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
| 使用分類 | 標稱截面(mm2) | 單股線芯 | 多股軟線芯(R) | 絕緣層厚度 | 護層厚度 | 外徑上限 | |||||
| 線芯股數(根) | 單線直徑 | 線芯股數(根) | 單線直徑 | 扁平型 | 屏蔽扁平型 | ||||||
| 單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐熱用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
六：基本型號及名稱：
1：熱電偶用補償導線
|
KX-GA-VV |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-GA-VVR |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FGRP |
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FV |
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FVR |
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FVP |
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FVRP |
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YJV |
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-GA-YJVR |
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-YJVRP |
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YDYD |
低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
|
KX-GA- YDYD R |
低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA- YDYD P |
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA- YDYD RP |
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可， 阻燃型補償導線型號前加ZR，ZR192為進口PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
|
2：本安型熱電偶用補償導線
|
IA-KX-GA-YVP |
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-GA-YVRP |
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FFP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FFRP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FGRP |
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可， 阻燃型在型號前加ZR，ZR192為進口PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
|
3：補償電纜
|
KX-GA-VVP |
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-VVRP |
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-VPVP |
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-VPVRP |
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-YJVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJPVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GAYJPVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FFP |
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FFRP |
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPFP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPFRP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FVP |
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FVRP |
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPVRP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FGP |
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FGRP |
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPGP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPGRP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃ |
|
4：本安型補償電纜
|
IA-KX-GA-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-GA-FPVRP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPFP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPFRP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPGP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPGRP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃ |
|
七、代號名稱和含義：
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
/IA |
無(本安型) |
|
絕緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
G |
硅橡膠 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑復合帶繞包屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
