WDZ-DCYJ-125 3*4鐵路機車車輛用電線電纜

[當前欄目：機車電纜]????? [發布日期：2017-01-21]
WDZ系列鐵路機車車輛用電線電纜采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。
【詳細說明】

WDZ-DCYJ-125 3*2.5鐵路機車車輛用電線電纜
WDZ-DCYJ-125 銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

一、適用范圍
    WDZ系列鐵路機車車輛用電線 電纜采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

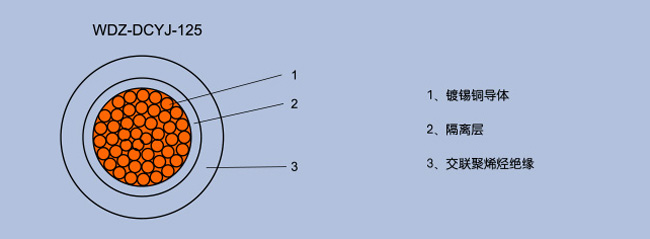

二、產品結構示意圖


三、使用特性
1、WDZ系列鐵路機車車輛用電線 電纜額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、WDZ系列鐵路機車車輛用電線 電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。
3、電纜最低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。
4、WDZ系列鐵路機車車輛用電線 電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、WDZ系列鐵路機車車輛用電線電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及名稱

序號
型號
額定電壓
名稱
1
WDZ-DCYJ-125
500V、750V、1kV、1.5kV、3kV
銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
2
WDZ-DCYJ/B-125
750V
銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
3
WDZ-DCYJ/B-150
750V
銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜



2、電纜規格見表2
表2 電纜的規格

序號
型號
額定電壓
規 格mm2
1
WDZ-DCYJ-125
500V
1，1.5，2.5，4
2
WDZ-DCYJ-125
750V，1.5kV，3kV
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3
WDZ-DCYJ/B-125
750V
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6
五、WDZ系列鐵路機車車輛用電線電纜代號名稱和含義見表3
表3 代號的名稱及含義

項目
代號
說明
系列代號
DC
機車車輛用電纜（電線）
產品特性
WDZ
無鹵低煙阻燃
絕緣材料
YJ
交聯聚烯烴
絕緣特性
B
高強度薄壁絕緣
耐熱特性
125
耐熱125℃
150
耐熱150℃
六、WDZ系列鐵路機車車輛用電線電纜主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20℃時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗

額定電壓
500V
750V，1kV
1.5kV
3kV
交流電壓試驗
2 kV/15min
3.5kV/15min
6kV/15min
12kV/15min
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
七、電纜基本結構參數如下表5
表5 電纜結構參數

型號
導體標稱截面mm2
導體結構根數/單線直徑mm
絕緣標稱厚度mm
電纜外徑mm
標稱值
最大值
WDZ-DCYJ-125 500V
1
32/0.20
0.4
2.2
2.3
1.5
48/0.20
0.5
2.7
2.8
2.5
77/0.20
0.5
3.1
3.2
4
126/0.20
0.5
3.8
3.9
WDZ-DCYJ-125 750V
0.75
24/0.20
0.8
2.73
3.00
1
32/0.20
0.8
3.02
3.30
1.5
48/0.20
0.8
3.2
3.6
2.5
77/0.20
0.8
3.65
4.20
4
126/0.20
0.8
4.52
5.0
6
189/0.20
0.8
5.2
5.7
10
322/0.20
1.2
7.1
7.7
16
513/0.20
1.2
8.3
9.0
25
798/0.20
1.2
9.7
10.5
35
1121/0.20
1.2
10.9
11.8
50
703/0.30
1.4
12.9
13.9
70
999/0.30
1.6
15.3
16.5
95
1332/0.30
1.6
17.2
18.6
120
1702/0.30
1.8
19.4
21.0
150
2109/0.30
2
21.7
23.4
185
1443/0.40
2
23.6
25.5
240
1924/0.40
2.2
27.2
29.4
300
2368/0.40
2.2
29.7
32.0
WDZ-DCYJ-125 1.5kV
0.75
24/0.20
1.2
3.53
3.9
1
32/0.20
1.2
3.7
4.1
1.5
48/0.20
1.2
4.0
4.4
2.5
77/0.20
1.2
4.5
5.0
4
126/0.20
1.2
5.35
5.9
6
189/0.20
1.2
6.0
6.6
10
322/0.20
1.4
7.5
8.1
16
513/0.20
1.4
8.7
9.4
25
798/0.20
1.4
10.1
10.9
35
1121/0.20
1.4
11.3
12.2
50
703/0.30
1.6
13.3
14.4
70
999/0.30
1.8
15.7
17.0
95
1332/0.30
2
18.0
19.4
120
1702/0.30
2.2
19.6
21.4
150
2109/0.30
2.4
22.5
24.2
185
1443/0.40
2.4
24.4
26.3
240
1924/0.40
2.6
28.0
30.2
300
2368/0.40
2.6
30.5
32.8
WDZ-DCYJ-125 3kV
0.75
24/0.20
1.4
3.93
4.3
1
32/0.20
1.4
4.1
4.5
1.5
48/0.20
1.4
4.4
4.8
2.5
77/0.20
1.4
4.85
5.3
4
126/0.20
1.4
5.75
6.3
6
189/0.20
1.4
6.38
7.0
10
322/0.20
1.6
7.9
8.5
16
513/0.20
1.6
9.1
9.8
25
798/0.20
1.6
10.5
11.3
35
1121/0.20
1.6
11.7
12.6
50
703/0.30
2
14.1
15.2
70
999/0.30
2
16.1
17.4
95
1332/0.30
2.2
18.4
19.8
120
1702/0.30
2.4
20.2
21.8
150
2109/0.30
2.6
22.9
24.6
185
1443/0.40
2.6
24.8
26.8
240
1924/0.40
2.8
28.4
30.6
300
2368/0.40
2.8
30.9
33.4
WDZ-DCYJ/B-125 750V
0.5
19/0.18
0.25
1.40
1.50
0.75
19/0.23
0.25
1.65
1.75
1
19/0.26
0.25
1.80
1.85
1.2
19/0.28
0.25
1.90
2.00
1.5
19/0.32
0.25
2.10
2.15
2.0
19/0.37
0.25
2.35
2.45
2.5
19/0.41
0.25
2.55
2.65
4
19/0.52
0.25
3.10
3.20
6
19/0.64
0.3
3.80
3.85
